湖南液体无碱无氯速凝剂供应商咨询 ，咨询电话

15084845898

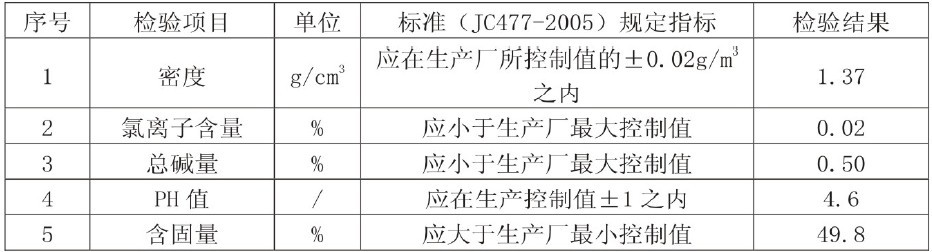

      HL－S₂液体无碱无氯速凝剂的特点：无碱无氯无腐蚀无毒，解决了施工中普遍存在的粉状速凝剂添加不均匀、回弹、粉尘大、严重危害施工人员健康、混凝土后期强度损失明显、易引起钢筋锈蚀等传统问题。HL－S₂液体无碱无氯速凝剂的性能指标不仅满足JC477-2005标准要求，产品物化性能对人体无害，速凝剂的碱含量可低于1％、氯离子含量低于0.1％，混凝土后期强度不损失，喷射混凝土的耐久性提高，且与水泥的相容性好，料浆和易性好。中铁一局和中铁四局在武广客运专线施工中应用非常良好，是目前国内外产品。

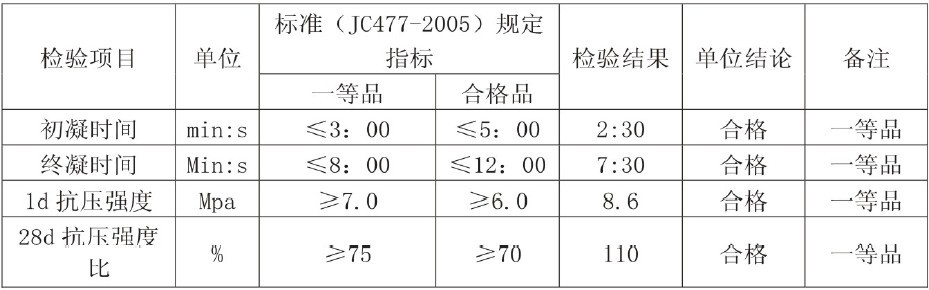

掺速凝剂净浆及硬化砂浆的性能（掺量4%）

二、速凝机理

      本品主要由无机硫铝酸盐、有机促凝剂、稳定剂、稀释剂等组分构成，在水泥浆体中，X^－离子、SO₄^2－和Al³⁺等离子与水泥中的阴阳离子结合，生成大量晶体，并且使得水化产物（C－S－H）中的C/S值降低，C₃S表面的双电层难以形成，加上有机促凝组分的引入，从而使水泥迅速凝结；同时由于引入了自制的稳定剂使得产品各材料间离子形成相互不产生碰撞，产品不产生沉淀、析晶等现象。本产品在0℃甚至更低温度的条件下不会产生沉淀。

三、使用方法及注意事项

1、  使用前应对工程所用水泥，进行凝结时间试验，以确定适宜的掺量，本产品掺量为水泥重量的 3％－5％（试验方法是：取水泥 400g，按 0.3～0.4水灰比加水，水灰比不得大于 0.4，搅拌均匀后加入本品，迅速搅拌10s左右装模，测定凝结时间）。

2、  本液体无碱无氯速凝剂宜与减水剂复合使用。
